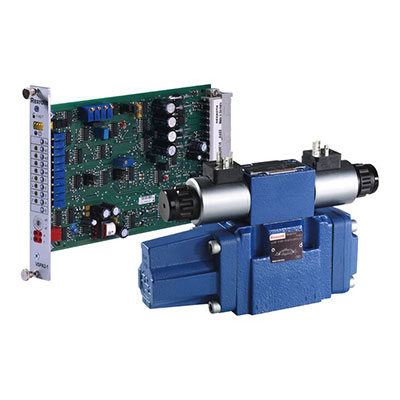

换向阀对液压系统油液流动的影响

换向阀是液压系统的关键部件。为某项应用选择换向阀时，应确保阀具备足够的通流能力，能够满足驱动液压马达或液压缸所需的油量。



在部分流量低于每分钟 10～15 加仑的应用中，可采用规格匹配的直动式电磁换向阀。



工作时，要使阀芯移动，需要向阀线圈通电。线圈由此产生磁场，将衔铁吸入。



衔铁通过推杆推动阀芯移动。若所需推动力约为 30 磅力，就应选择能在相应条件下提供足够作用力的电磁驱动机构。





阀芯移动后，油液便可经阀流向液压马达或液压缸。





不过，要了解换向阀如何影响液压系统中的油液流动，建议向经验丰富、信誉良好的换向阀制造商采购，以获得适合自身作业的产品和相关知识。



两级阀

需要很大流量的系统通常使用两级阀。换向阀制造商提供的此类阀中，上部的先导阀用于引导先导压力，从而推动主阀芯。

两级阀的尺寸比直动阀更大，移动主阀芯也需要更大的作用力。



因此，它使用液压力推动主阀芯，而不是采用需要大电流工作的巨大电磁铁。



主阀芯两端设有弹簧，在先导阀不动作时将阀芯保持在相应位置，这一点尤其重要。



采用先导控制时，弹簧力与控制面积共同影响所需先导压力，部分结构的相关压力范围为每平方英寸 50～115 磅。先导阀和主阀芯处于中位时，各油口的通断状态由所选阀芯机能决定。



此外，两级阀可以采用内先导或外先导方式。多数压力机及移动设备会用独立的泵提供先导油；另一些情况下，则由减压阀从泵下游引出供油。



采用独立泵或减压阀后，可以使用较低的压力推动主阀芯。与直接采用较高的系统压力推动阀芯相比，这样有助于避免阀芯损坏。



需要使主阀芯移动时，向先导阀线圈通电，线圈产生的磁场使先导阀芯向右移动。



按照换向阀制造商的设计，先导油经先导阀流入主阀芯右侧的先导腔。



当先导压力升高到足以克服对侧弹簧力的水平时，主阀芯便向左移动。



主阀芯左移后，系统油液经主阀相应油口和其他连通油口流向执行元件。



执行元件排出的油液流入阀内的其他油口，再经回油口流回油箱。





结语

换向阀对液压系统有很大影响，是液压系统的重要组成部分。



换向阀制造商生产的换向阀，应具有满足液压缸或液压马达运行所需的通油能力。



换向阀实现控制时，油液需要经过阀芯以及两级阀、先导阀等相应阀件与通路。



如果想了解油液如何流经阀件，以及换向阀怎样工作，选择信誉良好、值得信赖的换向阀制造商十分重要，也有助于获得充分的相关知识。
