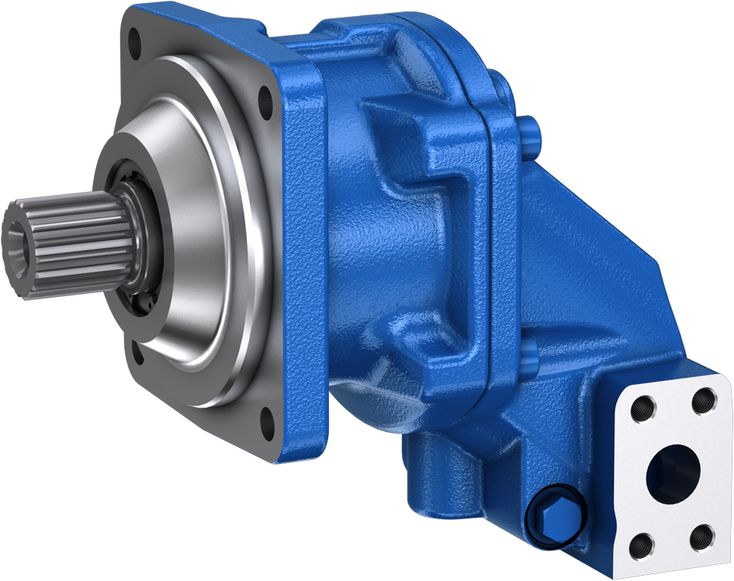

A2FM 70 系列

数值表

Size				56	63	80	90	107	45	56	63	80	90	45	56	63	80	90
Version				A2FMN					A2FMM					A2FMH
Displacement geometric, per revolution		V_g	cm³	56.6	63	81.7	90.5	108.8	44.9	56.6	63	79.8	90.5	44.9	56.6	63	79.8	90.5
Nominal pressure		p_nom	bar	300	300	300	300	300	400	400	400	400	400	450	450	450	450	450
Maximum pressure		p_max	bar	350	350	350	350	350	450	450	450	450	450	500	500	500	500	500
Maximum speed		n_nom ¹⁾	rpm	3750	3750	3375	3375	3000	5000	5000	5000	4500	4500	5000	5000	5000	4500	4500
Maximum speed		n_max ²⁾	rpm	4125	4125	3700	3700	3300	5500	5500	5500	5000	5000	5500	5500	5500	5000	5000
Inlet flow	at n_nom	q_V	l/min	212	236	276	305	326	225	283	315	359	407	225	283	315	359	407
Torque ³⁾	at p_nom	M	Nm	270	301	390	432	519	286	360	401	508	576	322	405	451	571	648
Rotary stiffness		c	kNm/rad	6.83	8.09	7.94	9.84	10.9	4.52	6.83	8.09	9.09	9.84	4.52	6.83	8.09	9.09	9.84
Moment of inertia for rotary group		J_TW	kg·m²	0.0032	0.0032	0.0034	0.0054	0.0061	0.0032	0.0032	0.0032	0.0058	0.0054	0.0032	0.0032	0.0032	0.0058	0.0054
Maximum angular acceleration		ɑ	rad/s²	10000	12200	19800	4500	6000	5400	9000	11100	4500	4500	5000	8550	10500	4500	4500
Case volume		V	l	0.6	0.6	0.6	0.65	0.65	0.6	0.6	0.6	0.65	0.65	0.6	0.6	0.6	0.65	0.65
Weight (approx.)		m	kg	17	17	17	23	23	17	17	17	23	23	17	17	17	23	23

¹⁾	These values are valid at: - for the optimum viscosity range from v_opt = 36 to 16 mm²/s - with hydraulic fluid based on mineral oils
²⁾	Intermittent maximum speed: overspeed for unload and overhauling processest, t < 5 s and Δp < 150 bar
³⁾	Torque without radial force, with radial force see table "Permissible radial and axial forces of the drive shafts"

注意

表中数值为理论值，未考虑效率和公差，并已取整。

超过允许最大值或低于允许最小值，可能导致轴向柱塞单元功能丧失、工作寿命缩短或完全损坏。其他允许极限值，例如转速变化、随频率变化而降低的角加速度，以及起动时允许的角加速度（低于最大角加速度），请参见数据表 90261。

转速范围

最低转速 n min 无限制。如要求运动均匀，转速 n min 不得低于 50 rpm。

Determining the operating characteristics
Inlet flow		[l/min]
Rotational speed		[rpm]
Torque		[Nm]
Power		[kW]

Key
V_g	Displacement per revolution [cm³]
Δp	Differential pressure [bar]
n	Rotational speed [rpm]
η_v	Volumetric efficiency
η_hm	Hydraulic-mechanical efficiency
η_t	Total efficiency (η_t = η_v \u2022 η_hm)

液压油

轴向柱塞单元设计用于符合 DIN 51524 的 HLP 矿物油。

开始项目规划之前，应查阅以下数据表，了解液压油的应用说明与要求：

90220: 矿物油及相关烃类液压油

90221: 环境友好型液压油

90222: 难燃无水液压液 (HFDR, HFDU)

90223: 难燃含水液压液 (HFAE, HFAS, HFB, HFC)

轴向柱塞单元不适合使用 HFA 液压液。

液压油的黏度与温度

	Viscosity	Shaft seal	Temperature¹⁾	Comment
Cold start	ν_max ≤ 1600 mm²/s	NBR²⁾	ϑ_St ≥ -40 °C	t ≤ 3 min, without load (p ≤ 50 bar), n ≤ 1000 rpm, permissible temperature difference between axial piston unit and hydraulic fluid max. 25 K
Cold start	ν_max ≤ 1600 mm²/s	FKM	ϑ_St ≥ -25 °C
Warm-up phase	ν = 400 \u2026 1600 mm²/s			t ≤ 15 min, p ≤ 0.7 \u2022 p_nom and n ≤ 0.5 \u2022 n_nom
Continuous operation	ν = 10 \u2026 400 mm²/s³⁾	NBR²⁾	ϑ ≤ +78 °C	measured at port T
	ν = 10 \u2026 400 mm²/s³⁾	FKM	ϑ ≤ +103 °C	measured at port T
	ν_opt = 16 \u2026 36 mm²/s			range of optimum operating viscosity and efficiency
Short-term operation	ν_min = 7 \u2026 10 mm²/s	NBR²⁾	ϑ ≤ +78 °C	t ≤ 3 min, p ≤ 0.3 \u2022 p_nom measured at port T
Short-term operation	ν_min = 7 \u2026 10 mm²/s	FKM	ϑ ≤ +103 °C	t ≤ 3 min, p ≤ 0.3 \u2022 p_nom measured at port T

¹⁾	If the specified temperatures cannot be maintained due to extreme operating parameters, please contact us.
²⁾	Special version, please contact us.
³⁾	Equates e.g. with the VG 46 a temperature range of +5 °C to +85 °C (see selection diagram)

注意

为降低轴向柱塞单元中液压油的高温，建议使用冲洗补油压力阀（见“扩展功能和型号”章节）。

液压油选择

Bosch Rexroth 按技术数据表 90235 中的液压油评级方法评估液压油。

以下技术数据表列出了在液压油评级中获得正面评价的液压油：

90245: Bosch Rexroth 液压元件（泵和马达）的液压油评级清单

选择液压油时，应使工作温度范围内的工作黏度处于最佳范围 (ν opt；见选择图)。

选择图

液压油过滤

更精细的过滤可提高液压油清洁度，从而延长轴向柱塞单元的寿命。

应按 ISO 4406 保持至少 20/18/15 的清洁度等级。

当泄油口处液压油黏度低于 10 mm²/s 时（例如高温短时运行），要求按 ISO 4406 达到至少 19/17/14 的清洁度等级。

例如，在以下情况下，黏度为 10 mm²/s：

HLP 32，温度为 73°C

HLP 46，温度为 85°C

工作压力范围

Pressure at working port A or B (high-pressure side)			Definition
Nominal pressure	p_nom	see table of values	The nominal pressure corresponds to the maximum design pressure.
Maximum pressure	p_max	see table of values	The maximum pressure corresponds to the maximum operating pressure within the single operating period. The sum of the single operating periods must not exceed the total operating period.
Single operating period		10 s
Total operating period		300 h
Minimum pressure	p_HP min	25 bar	Minimum pressure on high-pressure side (port A or B) required to prevent damage to the axial piston unit.
Minimum pressure at inlet (pump operating mode)	p_E min	see diagram	To prevent damage to the axial piston motor in pump mode (change of high-pressure side with unchanged direction of rotation, e.g. when braking),a minimum pressure must be guaranteed at the working port (inlet). The minimum pressure depends on the rotational speed and displacement of the axial piston unit.
Total pressure	p_Su	700 bar	The summation pressure is the sum of the pressures at both work ports (A and B).
Rate of pressure change			Definition
with integrated pressure relief valve	R_A max	9000 bar/s	Maximum permissible rate of pressure build-up and reduction during a pressure change over the entire pressure range.
without pressure relief valve	R_A max	16000 bar/s
Case pressure at port T			Definition
Continuous differential pressure	Δp_T _cont	2 bar	Maximum averaged differential pressure at the shaft seal (case to ambient)
Pressure peaks	p_T _peak	10 bar	t < 0.1 s

注意

工作压力范围适用于矿物油基液压油。其他液压液的适用值请联系我们。

入口处的最低压力（泵工况）

本图仅适用于最佳黏度范围 v opt = 16 至 36 mm 2 /sec..

如不能确保上述条件，请联系我们。

压力定义

¹⁾	Total operating period = t₁ + t₂ + ... + t_n

压力变化率

注意

轴封寿命受轴向柱塞单元转速和壳体压力影响。

壳体与环境之间的平均压差增加，或压力峰值出现频率升高时，使用寿命会缩短。

壳体压力必须等于或高于环境压力。

流动方向

Direction of rotation, viewed on drive shaft
clockwise	counter-clockwise
A to B	B to A

传动轴允许的径向力和轴向力

Size			56		63	80	90	107	45	56		63	80		90	45	56		63	80		90
Version			A2FMN						A2FMM							A2FMH
Drive shaft	Code		Z6/P6	Z8/P8	Z8/P8	Z8/P8	Z9/P9	Z9/P9	Z6/P6	Z6/P6	Z8/P8	Z8/P8	Z8/P8	Z9/P9	Z9/P9	Z6/P6	P6	Z8/P8	Z8/P8	Z8/P8	Z9/P9	Z9/P9
Drive shaft	⌀	mm	30	35	35	35	40	40	30	30	35	35	35	40	40	30	30	35	35	35	40	40
Maximum radial force at distance a (from shaft collar)	F_q max		7.1 kN	6.1 kN	6.9 kN	8.7 kN	8.6 kN	10.4 kN	7.6 kN	9.5 N	8.1 N	9.2 N	11.6 N	10.2 N	11.5 N	8.6 N	10.7 N	9.2 N	10.3 N	13.1 N	10.2 N	11.5 N
Maximum radial force at distance a (from shaft collar)	a	mm	18	18	18	18	20	20	18	18	18	18	20	20	20	18	18	18	18	20	20	20
Permitted torque at F_q max	T_q max	Nm	270	270	301	390	432	519	286	360	360	401	508	508	576	322	405	405	451	571	571	645
Permitted differential pressure at F_q max	Δp_q max	bar	300	300	300	300	300	300	400	400	400	400	400	400	400	450	450	450	450	450	450	450
Maximum axial force, when standstill or in non-pressurized conditions	+ F_ax max	N	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0	0
	- F_ax max	N	800	800	800	800	1000	1000	800	800	800	800	1000	1000	1000	800	800	800	800	1000	1000	1000
Maximum axial force, per bar operating pressure	+ F_ax max	N/bar	8.7	8.7	8.7	8.7	10.6	10.6	8.7	8.7	8.7	8.7	10.6	10.6	10.6	8.7	8.7	8.7	8.7	10.6	10.6	10.6

一般说明

所列数值为最大值，不适用于连续运行。

应避免 −F ax 方向的轴向力，否则会缩短轴承的使用寿命。

采用带传动时有特殊要求。请联系我们。

径向力 F q 对轴承寿命的影响

选择合适的径向力 F q 方向，可减小内部旋转组件作用力对轴承产生的载荷，从而优化轴承寿命。配对齿轮的推荐安装位置取决于旋转方向。示例：

齿轮传动

1	Direction of rotation "counter-clockwise", pressure at port B
2	Direction of rotation "clockwise", pressure at port A
3	Direction of rotation "bidirectional"

Size	56	63	80	90	107	45	56	63	80	90	45	56	63	80	90
Version	A2FMN	A2FMM	A2FMH
A, B	Working port	Size	3/4 in	1 in	3/4 in	1 in	3/4 in	1 in
Standard	Dimensions according to SAE J518
Fastening thread	M10 × 1.5; 17 mm deep	M12 × 1.75; 17 mm deep	M10 × 1.5; 17 mm deep	M12 × 1.75; 17 mm deep	M10 × 1.5; 17 mm deep	M12 × 1.75; 17 mm deep
State on delivery	With protective cover (must be connected)
T₁	Drain port	Size	M18 × 1.5; 12 mm deep
Standard ¹⁾	DIN 3852
State on delivery ²⁾	Plugged (observe installation instructions)
T₂	Drain port	Size	M18 × 1.5; 12 mm deep
Standard ¹⁾	DIN 3852
State on delivery ²⁾	With protective cover (observe installation instructions)

Size	56	63	80	90	107
Drive shafts	Code	Z6/P6	Z8/P8	Z8/P8	Z8/P8	Z9/P9	Z9/P9

Size	45	56	63	80	90
Drive shafts	Code	Z6/P6	Z6/P6	Z8/P8	Z8/P8	Z8/P8	Z9/P9	Z9/P9

Size	45	56	63	80	90
Drive shafts	Code	Z6/P6	P6	Z8/P8	Z8/P8	Z8/P8	Z9/P9	Z9/P9

安装信息

一般信息

调试和运行期间，轴向柱塞单元必须充满液压油并排尽空气。长时间停机期间也必须注意这一点，因为单元内的油液可能经液压管路自行排空。

尤其在“传动轴朝上”的安装位置，必须确保完全充油并排尽空气，否则例如可能存在干运转风险。

壳体区域的泄漏油必须经位置最高的泄油口（T 1、T 2）排至油箱。

多个单元共用一条泄油管路时，必须确保不超过各单元相应的壳体压力。共用泄油管路的尺寸必须保证，在任何运行状态下，尤其是冷启动时，所有连接单元的最大允许壳体压力均不会被超过。如果无法满足，必要时必须铺设独立的泄油管路。

为获得较低的噪声，应使用弹性元件将所有连接管路解耦，并避免采用油箱上方安装。

在任何运行状态下，回油管路都必须接入油箱最低液面以下。

安装位置

参见下列示例 1 至 8。

其他安装位置可按要求提供。建议安装位置：1 和 2。

注意

安装位置 4 和 8，即“轴朝上”时，需要设置排气口 R（订购时请以文字注明，特殊版本）。

油箱下方安装（标准）

油箱下方安装，是指轴向柱塞单元安装在油箱外部、最低液面以下。

Installation position	Air bleeding	Filling
1	\u2012	T₁
2	\u2012	T₂
3	\u2012	T₁
4	R	T₂

油箱上方安装

油箱上方安装，是指轴向柱塞单元安装在油箱最低液面以上。

安装位置 8（传动轴朝上）的建议：在泄油管路中设置单向阀，开启压力为 0,5 bar，可防止泵壳内油液排空。

Installation position	Air bleeding	Filling
5	F	T₁ (F)
6	F	T₂ (F)
7	F	T₁ (F)
8	R	T₂ (F)

Key
F	Filling / Air bleeding
R	Air bleed port
T₁, T₂	Drain port
h_t min	Minimum required immersion depth (200 mm)
h_min	Minimum required spacing to reservoir bottom (100 mm)

Note: Connection F is part of the external piping and must be provided on the customer side to simplify the filling and bleeding.

注意

接口 F 属于外部管路的一部分，必须由客户设置，以便简化充油与排气。

一般项目规划说明

轴向柱塞单元设计用于开式和闭式回路。

轴向柱塞单元的项目规划、安装和调试，必须由具备资质的专业人员参与。

使用轴向柱塞单元前，请完整、仔细地阅读相应操作手册。必要时可向 Bosch Rexroth 索取。

最终确定设计前，请索取具有约束力的安装图。

必须遵守规定的数据及说明。

防锈保护：我们的轴向柱塞单元标准供货时，提供最长 12 个月的防锈保护。如需更长的保护时间，最长可达 24 个月，请在订购时以文字注明。上述保护时间仅适用于最佳储存条件；相关条件的详细说明参见数据表 90312 或操作手册。

并非该产品的所有版本都获准用于符合 ISO 13849 的安全功能。如果您需要功能安全相关的可靠性参数，例如 MTTF D，请咨询 Bosch Rexroth 的相应联系人。

液压系统中必须设置溢流阀。

必须遵守操作手册中有关连接螺纹及其他螺纹接头拧紧力矩的说明。

必须遵守操作手册中有关油口螺纹及其他螺纹连接拧紧力矩的规定。

油口和安装螺纹按允许的最大压力 p max 设计，参见操作手册。机器或系统制造商必须确保连接元件及管路，在必要安全系数下满足规定的运行条件，包括压力、流量、液压油及温度。

工作油口和功能油口仅用于连接液压管路。

Version	Size	D1	D3	D4	D7	D8	D9	D10	D11	D12	D13	D14	D15	D17	D18	D19	D20	D25	D26	D29	D33	D40	D41	D42	D46	D47
Version	Size	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
A2FMN	56	125	172.7	127.5	160	20	10	32	30	86	148.7	125	148.7	30	126.2	123	93.2	150	145	13.5	141	23.8	50.8	19	75	25
	63	125	172.7	127.5	160	20	10	32	30	86	148.7	125	148.7	30	126.2	123	93.2	150	145	13.5	141	23.8	50.8	19	75	25
	80	125	172.7	127.5	160	20	10	32	30	86	148.7	125	148.7	30	126.2	123	93.2	150	145	13.5	141	23.8	50.8	19	75	25
	90	140	198.5	148.5	180	20	10	32	29	101.5	171.5	145	171.5	30	145.5	127	111	165	160	13.5	159	27.8	57.2	25	84	25
	107	140	198.5	148.5	180	20	10	32	29	101.5	171.5	145	171.5	30	145.5	127	111	165	160	13.5	159	27.8	57.2	25	84	25
A2FMM	45	125	172.7	127.5	160	20	10	32	30	86	148.7	125	148.7	30	126.2	123	93.2	150	145	13.5	141	23.8	50.8	19	75	25
	56	125	172.7	127.5	160	20	10	32	30	86	148.7	125	148.7	30	126.2	123	93.2	150	145	13.5	141	23.8	50.8	19	75	25
	63	125	172.7	127.5	160	20	10	32	30	86	148.7	125	148.7	30	126.2	123	93.2	150	145	13.5	141	23.8	50.8	19	75	25
	80	140	198.5	148.5	180	20	10	32	29	101.5	171.5	145	171.5	30	145.5	127	111	165	160	13.5	159	27.8	57.2	25	84	25
	90	140	198.5	148.5	180	20	10	32	29	101.5	171.5	145	171.5	30	145.5	127	111	165	160	13.5	159	27.8	57.2	25	84	25
A2FMH	45	125	172.7	127.5	160	20	10	32	30	86	148.7	125	148.7	30	126.2	123	93.2	150	145	13.5	141	23.8	50.8	19	75	25
	56	125	172.7	127.5	160	20	10	32	30	86	148.7	125	148.7	30	126.2	123	93.2	150	145	13.5	141	23.8	50.8	19	75	25
	63	125	172.7	127.5	160	20	10	32	30	86	148.7	125	148.7	30	126.2	123	93.2	150	145	13.5	141	23.8	50.8	19	75	25
	80	140	198.5	148.5	180	20	10	32	29	101.5	171.5	145	171.5	30	145.5	127	111	165	160	13.5	159	27.8	57.2	25	84	25
	90	140	198.5	148.5	180	20	10	32	29	101.5	171.5	145	171.5	30	145.5	127	111	165	160	13.5	159	27.8	57.2	25	84	25

¹⁾	Only available for A2FMN
²⁾	Not available for A2FMH
³⁾	Not available for A2FMN

¹⁾	Center bore according to DIN 332 (thread according to DIN 13)
²⁾	For size 80, pressure range "M" and "H": ⌀45 mm

¹⁾	The spot face can be deeper than specified in the appropriate standard.
²⁾	Unless otherwise specified. Other layouts on request.
